Корпусные подшипниковые узлы представляют собой законченные сборочные единицы, готовые к установке на вал или в посадочное место без дополнительной подготовки. Их ключевое преимущество заключается в существенном упрощении монтажа, обслуживания и замены, что обусловило их повсеместное применение в промышленности, от конвейерных линий до электродвигателей и сельскохозяйственной техники. В отличие от классической схемы с отдельным подшипником, впрессованным в корпус машины, корпусный узел объединяет подшипник, корпус, систему уплотнений и часто смазочный материал в едином, часто стандартизированном, изделии.
Конструкция таких узлов базируется на двух основных компонентах. Первый – это сам подшипник, обычно шариковый или роликовый радиальный, реже – упорный. Второй – литой или штампованный корпус, который обеспечивает фиксацию узла на несущей конструкции с помощью лап или фланца. Между подшипником и корпусом, как правило, устанавливается фиксирующее или плавающее соединение, что позволяет компенсировать температурные расширения вала. Система уплотнений, многоступенчатая и комбинированная, защищает рабочее пространство от пыли, влаги и других загрязнений, одновременно удерживая смазку. Многие узлы поставляются предварительно заполненными пластичной консистентной смазкой, рассчитанной на длительный срок службы.
Классификация корпусных узлов обширна и основана на нескольких параметрах. Главный критерий – тип корпуса и способ его крепления. Наиболее распространены два вида: подшипниковые узлы с корпусом в виде опорной стойки (так называемые «блоки подшипников») и фланцевые узлы.
Опорные подшипниковые блоки (Pillow Block Housings) имеют плоское основание с отверстиями под крепеж и монтируются на горизонтальные или вертикальные поверхности. Они предназначены для восприятия преимущественно радиальных нагрузок. Внутри этого класса выделяют узлы с разъемным корпусом (split housings), которые состоят из основания и крышки. Это позволяет легко устанавливать и демонтировать подшипник без демонтажа всего узла с вала, что является значительным эксплуатационным преимуществом. Цельные корпуса (solid housings) проще по конструкции и часто дешевле, но для монтажа подшипник необходимо напрессовывать на вал, а затем вводить узел в сборе в корпус.

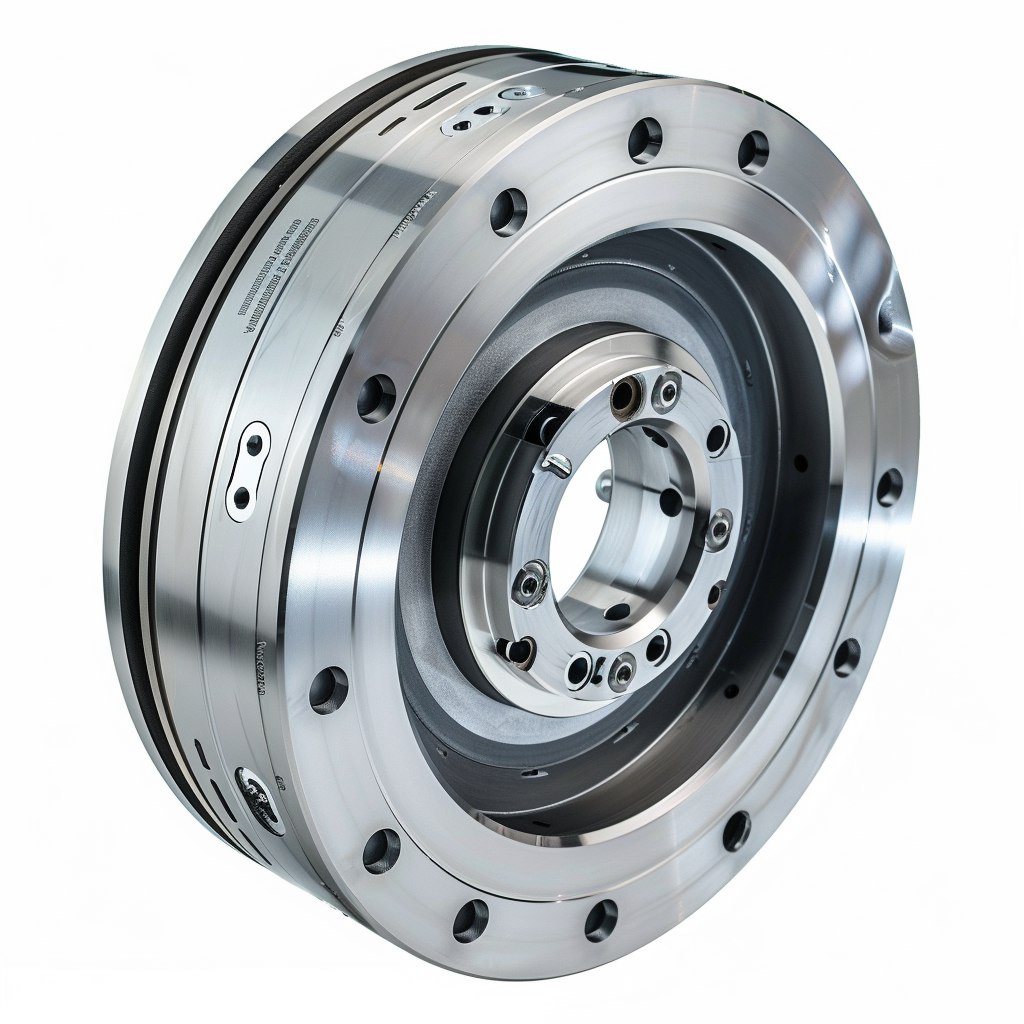

Фланцевые подшипниковые узлы (Flange Block Housings) оснащены круглым или квадратным фланцем с отверстиями для крепления к вертикальной или торцевой поверхности машины. Это экономит пространство и позволяет точно позиционировать вал относительно других компонентов. Трех- или четырехточечные фланцевые узлы обеспечивают особенно жесткое крепление. Выбор между опорным блоком и фланцевым узлом диктуется в первую очередь компоновкой оборудования.
Еще один важный критерий – внутреннее устройство https://www.prombearing.ru/catalog/korpusnye-podshipnikovye-uzly/ и способ фиксации подшипника. Здесь доминируют два основных типа. Самоустанавливающиеся узлы на основе сферических роликоподшипников или шарикоподшипников со сферической внешней поверхностью. Они способны компенсировать перекосы вала и несоосность монтажа, неизбежные в длинных валах или при работе под нагрузкой. Это делает их незаменимыми в тяжелом оборудовании. Жесткие узлы, чаще на основе цилиндрических роликоподшипников или однорядных шарикоподшипников, не допускают перекосов и требуют высокой точности монтажа, но обеспечивают максимальную жесткость и точность позиционирования вала.
Особую категорию составляют узлы для специальных условий эксплуатации. Например, коррозионностойкие узлы, выполненные из нержавеющей стали или с особыми покрытиями, предназначены для пищевой, химической и фармацевтической промышленности, где возможен контакт с агрессивными средами. Термостойкие узлы работают в условиях повышенных температур, используя специальные смазки и материалы уплотнений. Для высокоскоростных применений, таких как шпиндели, разработаны прецизионные узлы с подшипниками повышенного класса точности и эффективными системами охлаждения.
При выборе конкретного типа корпусного узла инженер должен учитывать комплекс факторов: величину и направление нагрузки, скорость вращения, условия окружающей среды (температура, влажность, запыленность), необходимость компенсации несоосности и требуемый ресурс. Правильно подобранный и установленный корпусной подшипниковый узел минимизирует простои оборудования, снижает затраты на техническое обслуживание и повышает общую надежность механической системы. Его унификация и стандартизация по размерам и присоединительным параметрам (например, по стандартам ISO или ANSI) позволяют упростить логистику и обеспечить взаимозаменяемость в глобальном масштабе.
